【Q347F(N)锻钢球阀】
【锻钢球阀标准材质明细表】：
| 序号 | 零件名称 | CS to ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F316(L) | ||
| 1.3 | 阀体接体，阀盖 | ASTMA105 N | A182 F304(L) | A182 F316(L) |
| 2 | 内六角螺栓 | A193B7 | A193 B8 | A193 B8M |
| 4，7，9 | 密封圈 | 尼龙1010/RPFE+Cu粉/PPL | ||
| 5，6 | 球体，阀杆 | A182F410 | A182F304(L) | A182F316(L) |
| 8 | 橡胶O型圈 | 氟橡胶Viton | ||
| 10 | 压套 | A182F410 | A182F304(L) | A182F316(L) |
| 11 | 手柄 | A182F321 | ||
| 12 | 螺母 | A1942H | A1948 | A1948 |
| 13 | 锁卡 | A182F321 | ||
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
【锻钢球阀主要外形尺寸】
| 尺寸 /口径 | 1/2" | 3/4" | 1" | 11/2" | 2" |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2" | 3/4" | 1" | 11/2" | 2" |
| L0 | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |

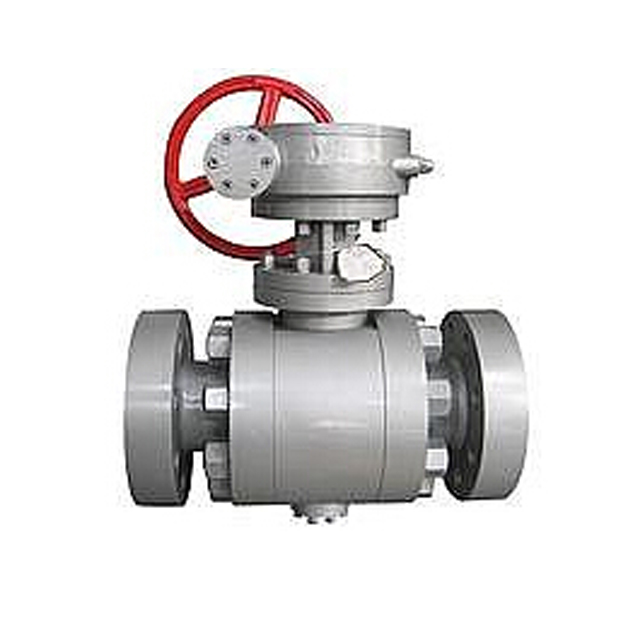

【锻钢蜗轮球阀结构及用途】
三分体式连接锻钢固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管路。
锻钢蜗轮球阀主要性能规范，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有Xiao地防止泄漏；低磨擦系数的轴承，使得扭矩减少到Zui小，便于阀门启闭；阀杆与阀体有Xiao的接触，使防静电接地装置性能良好等。具有性能良好，可靠性高，用途广泛，价格合理等优点。
