高压锻钢球阀【Q347H】

发布日期:[2015-02-02]     点击率:

高压锻钢球阀【Q347H】

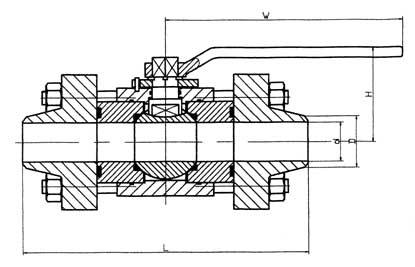

【主要尺寸】

【产品结构及其特性说明】

高压锻造球阀是一种结构新颖,技术先进,性能可靠的高压管路上使用的球阀,适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是:

1.阀门为全通道设计,流体阻力小。

2.阀门采用三体结构,拆装方便,便于现场维修、更换。

3.具有防火结构,可以保证在意外失火的情况下的密封可靠性,而且密封面不易被介质冲刷。

4.下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。

5.阀门的启闭力小,开关轻便。

【性能及设计规范】

1. 公称压力等级: PN10.0、15.0、25.0(Mpa);ANSI 600、900、1500磅级

2. 公称通径: DN15~50; 1/2"-2"

3. 适用温度: -29~150℃

4. 适用介质:碳钢:适用水 蒸气 油品等介质

不锈钢:酸、碱等腐蚀性介质

5. 连结方式:焊接端按GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT



【压力验试:验收标准按JB/T9092及API 598】


压力级PN(Mpa)CLASS(Lb)试验介质
10.015.025.06009001500
强度验试15.022.537.515.522.538.5含有防锈剂的水
高压密封试验11.016.527.511.516.528.2
气压密封试验0.6空气



【主要外型尺寸及重量】


公称压力公称通径尺寸(mm)
(in)mmLdDHW
PN10.0(Mpa)
600
(Lb)
1/2"15165142252130
3/4"20190192756160
1"25216253467160
11/4"32229324274185
11/2"40241384888185
2"50292496095200
PN15.0(Mpa)
900
(Lb)
1/2"15165142252145
3/4"20190192756175
1"25216253467175
11/4"32229324274200
11/2"40241384888200
2"50292496095250
PN25.0(Mpa)
1500
(Lb)
1/2"15216122255150
3/4"20229162758180
1"25254213470180
11/4"32279294278220
11/2"40305344892250
2"503684360101300
