锻钢固定球阀【wzgc-04】

发布日期:[2015-02-02]     点击率:

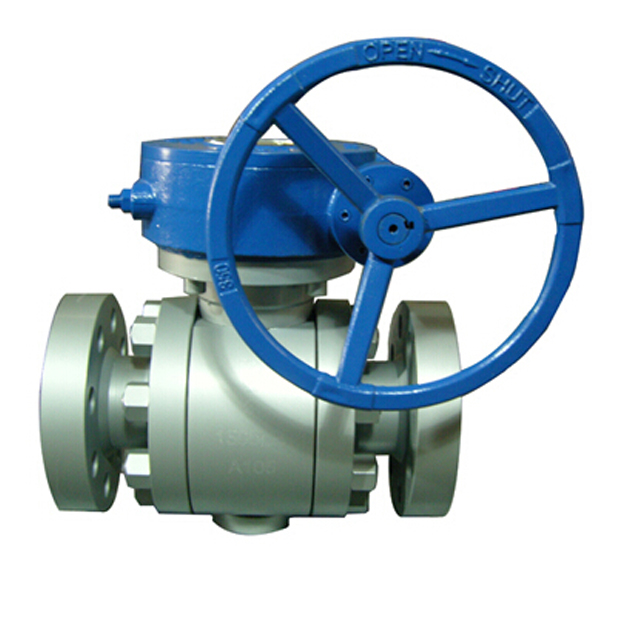

锻钢固定球阀【wzgc-04】

【简介】

锻钢固定球阀,球体带有固定轴的球阀,称为固定球阀。固定球阀主要用于高压大口径。根据阀座密封圈的安装不同,固定球阀可以有两种结构:球体前密封的阀座,球体后密封的阀座

【结构特点】

2、整体结构

如图5所示。具有全通道、紧急密封、防火等特点。

3、全通径

阀门流道孔直径与管和径内径一致,更于管线清扫。

4、阻塞与排泄

阀门处于关闭状态时,上下游侧的阀座使流体阻断,阀体中腔的积治物可以排泄,排泄装置如下机能:

① 事前可检查阀座是否泄漏损伤;

②减少介质更换对阀门的污染;

③ 在工作压力下,阀门处于全开或全关状态时,可更换阀杆部填料函。(如图5所示排泄装置是排污塞)

5、自动泄压

阀门中腔停滞的介质由于温度升高,而出现异常升高时,阀座或阀体上安装的安全阀可以自动泄压。

6、防火结构

采用双重密封,当发生火灾时,非金属阀座烧损后,介质将球体压紧在阀体上的金属密封面阻止介质大量漏出,符合API607规定。

7、紧急密封

阀座及阀杆密封件出现损伤而引起泄漏时,通过注脂阀注入密封脂可以起瞬时应急密封作用。

8、阀杆加长

阀杆加长适用于地下安装及低温介质用,加长尺寸,根据需要确定。操作方式有手动、气动、电动、气液联动、液动等。


【主要零件材料】


零件名称普通碳素钢系列不锈钢系列低温钢系列抗硫系列
Gb标准NACE标准
阀体、左体、底盖A216-WCBA351-CF8、CF8M、CF3、CF3MA352-LCB、LCCA216-WCBA351-CF8M
球体A216-WCB+HCrA351-CF8、CF8M、CF3、CF3MA352-LCB、LCCA216-WCB+HCrA351-CF8M
阀座PTFE;烧结碳纤维;金属+橡胶组件
上、下阀杆A182-F6aA182-F304、316A182-6a318A182-F316
阀座支承点 A182-F304、316LF2·ZnA105·ZnA182-F316
阀杆填料PTFE;碳纤维
上、下阀杆轴承、止推轴金属衬PTFE;烧结碳纤维
填料压环A182-F6aA182-F6aA182-F304、316A182-F6aA182-F6aA182-F316
弹簧3yc-7
双头螺柱A193-B7A193-B8 B8MA320-17A193-B7A193-B7
螺母A194-2HA193-8MA194-4A194-2HA194-2H
压盖A216-WCB,A105
排污塞A105A182-F304、316Lf2A105A182-F316
