锻钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中,温度-29℃-550℃该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

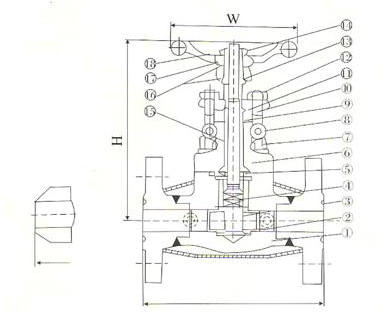

锻钢保温闸阀产品规格尺寸:
NPS | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
L(RF) | 150 | 108 | 117 | 117 | 140 | 165 | 203 |
300 | 140 | 152 | 152 | 178 | 190 | 216 | |
600 | 165 | 190 | 190 | 229 | 241 | 292 | |
H(OPEN) | 150,300 | 158 | 169 | 169 | 236 | 246 | 283 |
600 | 169 | 197 | 197 | 246 | 283 | 320 | |
W | 100 | 100 | 100 | 160 | 160 | 180 | |
2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 |
