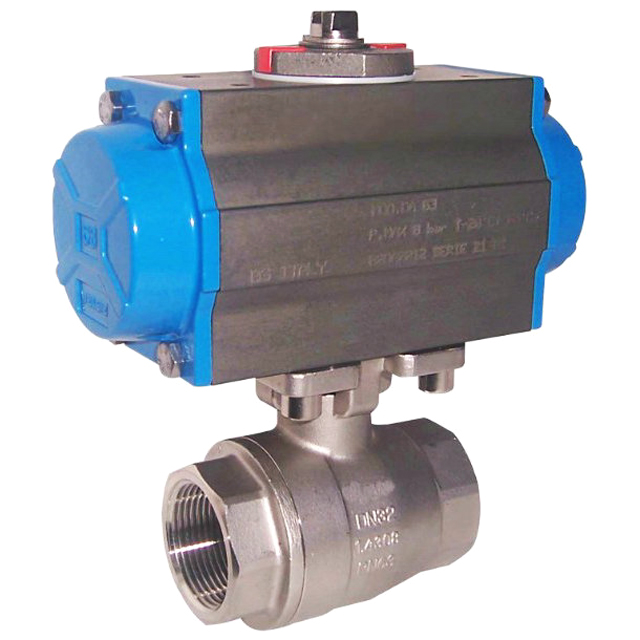

Q611F不锈钢气动球阀内螺纹

发布日期:[2015-02-02]     点击率:

Q611F不锈钢气动球阀内螺纹

Q611F不锈钢内螺纹气动球阀

内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、氨盐水、中和水等多种介质。

不锈钢气动球阀性能规范

公称通径DN(mm)

6-100

公称压力PN(MPa)

1.6

公称压力
PS(MPa)

强度试验

2.4

密封试验

1.8

材料材料代号

C

P

R

主 要

零 件

阀 体

WCB

CF8 304

CF8M 316

球 体

WCB

CF8 304

CF8M 316

阀 杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填 料

聚四氟乙烯 柔性石墨

适 用
工 况

适用介质

水、蒸汽、油品



适用温度

-28℃ - 350℃

执行器

型 号

DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB12237

GB12221

/

GB9131

GB13927

不锈钢气动球阀安装尺寸表

公称
通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

三段式

对焊式

承插爆式

G

L

d

L

d

D

L

d

D1

A

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

系列执行器

(以上选配仅供参考具体选区用根据实际要求)

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

65

2

186

64

193

64

78





80

3

206

78

222

78

94





100

4

240

98

273

98

124
