平板闸阀

发布日期:[2015-02-02]     点击率:

平板闸阀

平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

平板闸阀口径范围:DN25~1200

压力范围:0.6MPa~45MPa 150Lb~3000Lb

有导流孔平板闸阀 用于需要通球清管的管线,无导流孔平板闸阀 用于不需要通球清管的管线上。

适用的场合

1、石油、天然气输送管线。带导流孔的平板闸阀还便于清扫管线。

2、成品油的输送管线和贮存设备。

3、石油、天然气的开采井口装置,也就是采油树用阀。

4、带有悬浮颗粒的介质的管道。

5、城市煤气输送管线。

6、自来水工程。

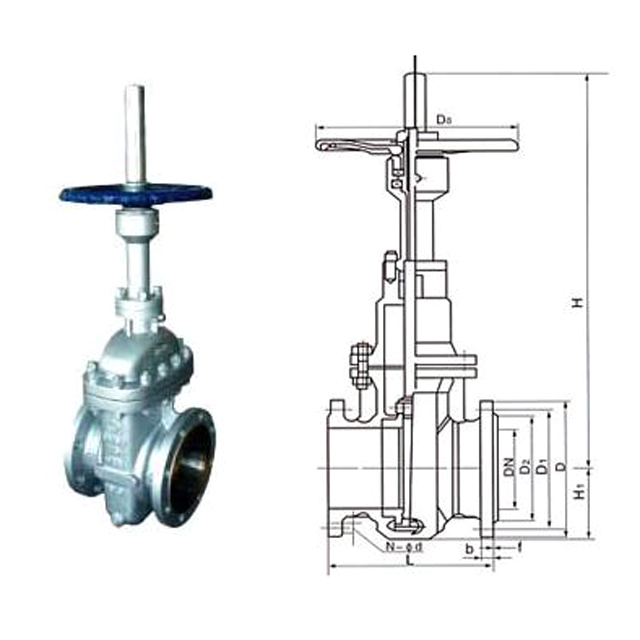

平板闸阀的结构说明

1、阀体有两种形式,一般公称压力≤2.5MPa,或≤300Lb时为铸造扁体结构,>2.5MPa或>300Lb时选用铸造圆体结构。

2、阀座为镶嵌PTFE或填充PTFE密封圈的刚性浮动阀座,具有双重密封效果,阀座由端部○型圈旋加予紧力,并由浮动阀座的活塞效应达到进出口同时密封,这种双重密封结构使阀体中腔与通道完全隔离,可以在工作状态下检修阀门,排除体腔内残留物。

3、闸板为一长方形平行平板,其上开一与通道直径相同的通孔(带导流孔),也可不开孔(不带导流孔),全启时,通道平滑为直管段,流阻系数低,压力损失小,开启与关闭时闸板与阀座始终相互接触,即可擦拭附着在密封副间的颗粒污物,又可使密封面不被介质直接冲刷而得到保护。

平板闸阀的特点:

1、阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2、阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
