高温硬密封球阀

发布日期:[2017-04-05]     点击率:

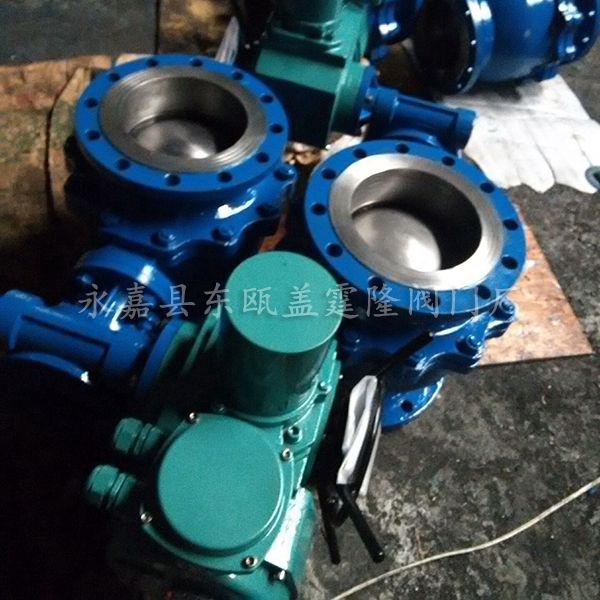

高温硬密封球阀

高温硬密封球阀在阀座上使用了新型的密封材料,其使用寿命是作为密封件的同类PTFE的3至5倍。硬密封球阀具有性能稳定,密封可靠,低摩擦,电灯开关,耐高温,耐磨,耐油,耐腐蚀,寿命长的优点。高温硬密封球阀广泛用于石油,化工,橡胶,造纸,制药和其他行业,可代替手套阀,柱塞阀和快速排污阀。使用的介质:水,蒸汽,导热油等,工作温度:≤350°C。

高温硬密封球阀性能参数

1、工作压力:1.6Mpa-42.0Mpa。

2、工作温度:-196+650℃。

3、驱动方式:手动,蜗轮,气动,电动。

4、连接方法:内螺纹,外螺纹,法兰,焊接,对接焊,承插焊,套圈,夹具。

5、制造标准:国内标准GB,JB,HG,美国标准API,ANSI,英国标准BS,日本JIS,JPI等。

6、阀体材料:铜,铸铁,铸钢,碳钢,WCB,WC6、WC9、20#,25#,锻钢,A105、F11、F22、不锈钢,304、304L,316、316L,铬钼钢,低温钢,钛合金钢等。

高温硬密封球阀主要零件及材质

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀座

1Cr18Ni9Ti

304

10

填料

柔性石墨

柔性石墨

4

球体

1Cr13

A276-420

11

填料压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺柱

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座垫

1Cr18Ni9Ti

304

14

螺钉

35

A193-B7

高温硬密封球阀主要性能规范

压力等级

公称压力

磅级

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验压力

壳体试验

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

适用工况

适用介质

纸浆、浆料、粉尘及各种固体颗粒介质

适用温度

-196~≤550℃

适用规范

设计制造按

GB12237-89 API60 JP17S-48

法兰尺寸按

JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214

结构长度按

GB12221-89 ANSI B16.0 JIS B2002

检验试验按

JB/T9092-99 API598
