DN100-16 固定球阀

发布日期:[2015-11-04]     点击率:

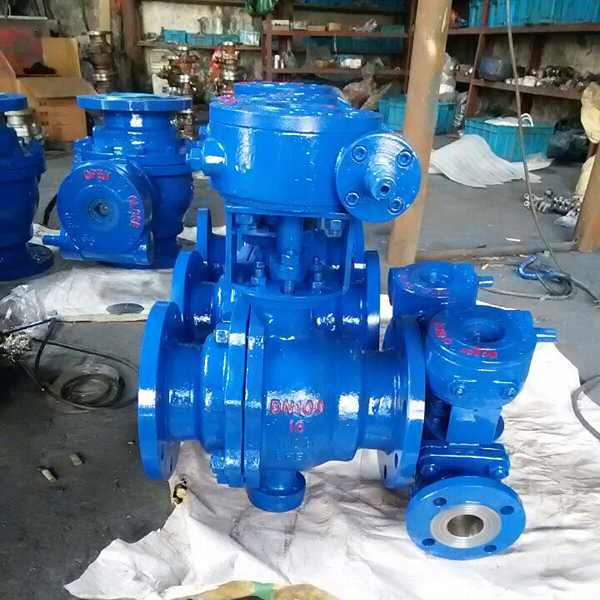

DN100-16 固定球阀

球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。

球阀的主要特点

1、本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

固定球阀阀体从主阀体,左、右两个副阀体组成,球体是一个上端有轴颈,下端有一轴孔的球体,阀体上不有一个填料箱,与球体轴颈相接处有一个滑动轴承,球体 下端有一个轴孔,装有滑动轴轴承套,阀体底部有一个轴承插入球体下端的轴孔内。这样球体被保持在回转中线上,转动时不会产生偏移。球体两侧对称地有两个浮 动的阀座组件,这一阀座组件由金属座圈,镶嵌在座圈内PTFE密封环,外缘上的橡胶O形圈和背面螺旋弹簧等组成。当阀门关闭时,介质力作用在密封座的组件 上,使阀座与球体接触,产生接触应力,获得有效的密封。阀杆与填料箱体由O形橡胶圈密封。

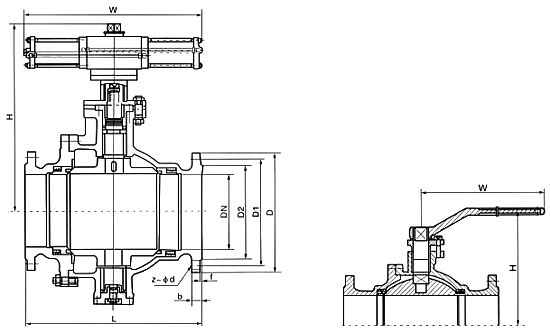

固定球阀结构图

与浮动球球阀比较,固定球阀结构特征如下:

①球体和阀座组合后的尺寸是一个自由尺寸,并不像浮动球球阀结构形成一个封闭尺寸链。因此,其密封性能在结构上不受温度和压力波动的影响;

②同样世界之窗自密封的原理,但固定球球阀的介质力是作用在阀座的环形面积上,比浮动球球阀介质力作用在整个通道截面显然要小得多,而且可以通过合理的设计 来予以控制,所以这种结构适用于NPS60以下,压力等级适用于Class2500以下的所有球阀规格,成为球阀发展中重要的一个结构形式;

③基于上述的同样理由,球阀的操作力矩亦比浮动球球阀小;

④其结构比浮动球球阀复杂,重量大,价格也比同规格浮动球球阀贵;

⑤可以设计成全通径、标准通径和缩径,具有较大流通能力和较低的流阻系数。

固定球阀密封原理

固定球阀的启闭件是一个带两个支承轴的球体,中间有一个与管道通径相等通道,两侧有两个浮动的阀座,球体回转时不偏离球体上支承轴的轴线,支承轴由上下两滑 动轴承支撑,阀座是浮动的,在介质力作用下,推向球体产生一个接触应力,以获得可靠的密封。同浮动球球阀一样,阀门从开启至关闭,或者从关闭至开启回转 90°角行程。
