美标法兰球阀工作原理

发布日期:[2022-11-16] 点击率:

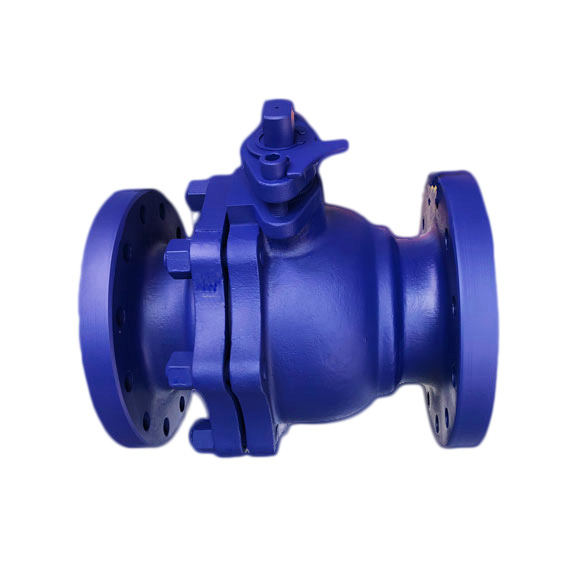

美标法兰球阀工作原理

一、开启过程

  1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。


  2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。


  3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。


  4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。


二、关闭过程

  1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。


  2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。


  3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。


  4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
