国标铸钢闸阀

发布日期:[2023-04-24]     点击率:

国标铸钢闸阀

铸钢闸阀是以碳素钢铸造的楔式闸阀,密封面有一定的自密封能力,它的阀芯靠介质压力紧紧地与阀座密封面接触,达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度,当强制关闭过量或温度变化较大的阀芯容易卡死。铸钢闸阀是的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。

铸钢闸阀分类

铸钢闸阀:按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀(耐高温的铬钼钢属这个类别)、低温钢闸阀等。
各类铸钢闸阀下又有各种具体钢种牌号常用如下:
1、碳钢闸阀铸件牌号有:WCA、WCB、WCC、LCB等;适用温度-46度~425度。
2、不锈钢闸阀铸件牌号:301不锈钢、CF8不锈钢(对应锻件304不锈钢)、CF8M不锈钢(对应锻件316不锈钢)等;适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢,其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号:ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
每种具体的牌号材料所适用的温度各不相同,视实际工况条件选用。
在阀门采购中说到铸钢闸阀通常就是指WCB牌号的碳钢闸阀。

铸钢闸阀技术方案

在阀杆的出头端切削一个1/4圆柱的直角缺口,其深度与闸板的开关行程相当,在直角口延伸的平面上印刷上线条、刻度和文字,用来体现铸钢闸阀的开关状态和开通量。该铸钢闸阀能有Xiao解决传统的铸钢闸阀存在不能直接观察开关状态的缺陷。有益效果提高铸钢闸阀的工作性能,方便操作,有利识别开关状态。

Z41H国标铸钢闸阀安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月Zhi少润滑一次。

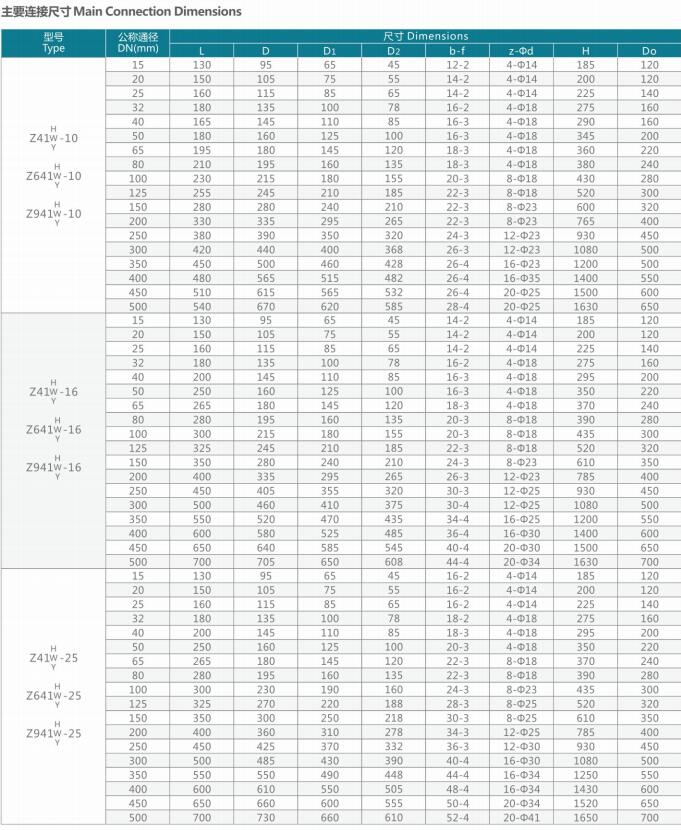

国Ji铸钢闸阀尺寸参数




国Ji铸钢闸阀铸造设计要点
一、要便于制造模型、芯盒和造型:
1、铸件的内腔应该力求铸造时不用或少用型芯,当采用型芯时,应该方便其支撑、固定及排气出砂,必要时应该设有足够的工艺孔。
2、对于铸件内外侧面及加强肋等结构,应该在起模方向设有一定的结构斜度。
3、铸件上的凸台部分与铸件本体不应该相差过大,取同一高度,同一面上的距离较近的几个凸台,连成整体的凸起部分。
4、铸件的外形应该力求简单,以便于起模,应该尽量使铸造分型面为平面,且数目小。
二、要减少产生铸造缺陷的倾向:
1、应该尽量避免铸件内具有大的水平面
2、铸件平面壁上的铸孔,应该用凸边加固,以减少壁厚
3、铸件结构应该尽可能使其冷却时能*地收缩
4、铸件内水路、气路等大面积的夹层腔,应该有若干连接柱。
5、铸件壁与壁之间的连接应该严防尖角和金属集聚,厚壁与薄壁之间应该逐渐过渡,严防突变,以免造成热节和应该力集中,形成热裂、缩松等。
6、铸件的局部厚断面,应该尽可能采用挖空或铸孔结构,并以加强肋适当加固。
7、铸件的壁厚应该力求均匀,以防止缩孔、热裂,当需保证顺序凝固条件时,应该尽量使其具有朝一个方向变化的壁厚,当需保证同时凝固条件时,应该尽量使其具有等断面壁厚。
